解析熱浸鍍鋅的特點(diǎn)及應(yīng)用。

熱浸鍍鋅的特點(diǎn)及應(yīng)用

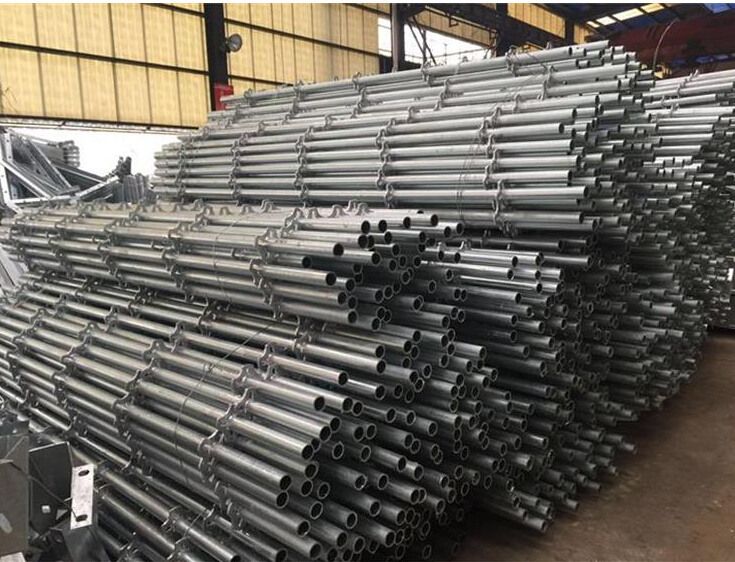

一、熱浸鍍鋅概述

熱浸鍍鋅也叫熱鍍鋅，其原理簡單的說即是將已清洗潔凈的鐵件，經(jīng)由Flux 的潤濕作用，浸入鋅浴中，使鋼鐵與熔融鋅反應(yīng)生成一合金化的皮膜。良好的熱浸鍍鋅作業(yè)，應(yīng)是各流程均在嚴(yán)格的管制下，徹底發(fā)揮該流程的功能。且若前一流程的操作不善，會(huì)造成后續(xù)流程的連鎖不良反應(yīng)，而大量增加作業(yè)成本或造成不良熱浸鍍鋅產(chǎn)品。若前處理不良，則熔鋅無法與鋼鐵正常完全反應(yīng)，形成最完美的鍍鋅皮膜組織。若后處理不良，則破壞鍍鋅皮膜外觀，降低商品價(jià)值等。

二、熱浸鍍鋅的特點(diǎn)

1.整個(gè)鋼材表面均受到保護(hù)，無論在凹陷處管件內(nèi)部，或任何其它涂層很難進(jìn)入的角落，溶化鋅均很容易均勻的覆蓋上。

2.鍍鋅層的硬度值比鋼材還大。最上層的Eta layer 只有 70 DPN 硬度，故易受碰撞而凹入，但下層Zeta layer 及 delta layer 分別有179及211 DPN 硬度值比鐵材的159 DPN硬度值最還高，故其抗沖擊及抗磨耗性均相當(dāng)良好。

3.在邊角區(qū)，鋅層往往比其它地方還厚，且有良好的韌性及抗磨耗性。而其它涂層在此邊角處，往往是最薄最不易施工，最易受傷害處，故常須再維護(hù)。

4.即使因受很大的機(jī)械傷害或其它原因。造成一小部份的鋅層脫落，將鐵基裸露，此時(shí)，周圍鋅層就會(huì)發(fā)揮犧牲陽極的功能，來保護(hù)此處鋼鐵，使其不受侵蝕。而其它涂層則剛好相反，銹會(huì)馬上生成，且迅速漫延至涂層下面，引起涂層剝落。

5.鋅層在大氣中的消耗是非常緩慢的，約為鋼鐵腐蝕速率的1/17至1/18，且是可預(yù)估的。其壽命遠(yuǎn)超過其它任何涂層。

6.鍍層壽命在某一特定的環(huán)境下，主要視鍍層厚度而定。而鍍層厚度又受鋼鐵厚度而決定，即越厚的鋼鐵易得較厚的鍍層，故同一個(gè)鋼構(gòu)中厚的鋼鐵部位一定也得到較厚的鍍層，以保證得到更長的壽命。

7.因美觀、藝術(shù)，或在特定嚴(yán)重腐蝕環(huán)境使用時(shí)，鍍鋅層可再施以上漆處理duplex system，只要漆的系統(tǒng)選用正確、施工容易，其防蝕效果比單獨(dú)上漆及熱浸鋅壽命加起來還要好上1.5~2.5倍。

8.用鋅層來保護(hù)鋼鐵，除了熱浸鍍鋅法外，尚有其它數(shù)種方法，其優(yōu)劣比 較如表3，一般使用最廣、防蝕效果最好且經(jīng)濟(jì)效益最佳者，為熱浸鍍鋅法。

三、熱浸鍍鋅的判定標(biāo)準(zhǔn)及方法

1.附著量

耐蝕性主要決定于鍍鋅層的厚度，故量測厚度常為主要判定鍍鋅質(zhì)量好壞的根據(jù)，鍍鋅層受鋼材表面的成分、組織、結(jié)構(gòu)不同而有不同的反應(yīng)，另進(jìn)出鋅溶液的角度、速度亦有很大的影響。故預(yù)得完全均一的鍍層厚度，實(shí)際上不太可能。所以量測附著量絕對不能以單一點(diǎn)（部位）來判定，必須要量測其單位面積（㎡）平均附著鋅重（g）才有意義。

量測附著量的方法有很多種，如破壞性的切片金相觀測法、酸洗法，非破壞性的膜厚計(jì)法、電化學(xué)法、進(jìn)出貨重量差估計(jì)法等。一般常用的為膜厚計(jì)法及酸洗法。

膜厚儀（鍍層測厚儀）為一利用磁場感應(yīng)來量測鋅層厚度最普遍省事的方法，其基本條件為鋼鐵表面必須平滑、完整，才可得較準(zhǔn)確數(shù)字。故在鋼材邊角處或粗糙、有角度鋼件或鑄件等，均不太可能會(huì)的一準(zhǔn)確的數(shù)字。普通鐵件用原鐵材當(dāng)歸零基材，尚可得相當(dāng)準(zhǔn)確的數(shù)字，鑄件就絕對不準(zhǔn)確了。
