四川熱浸鍍鋅加工廠家談其工藝流程，青冶正星小編來為你講解其的特點。

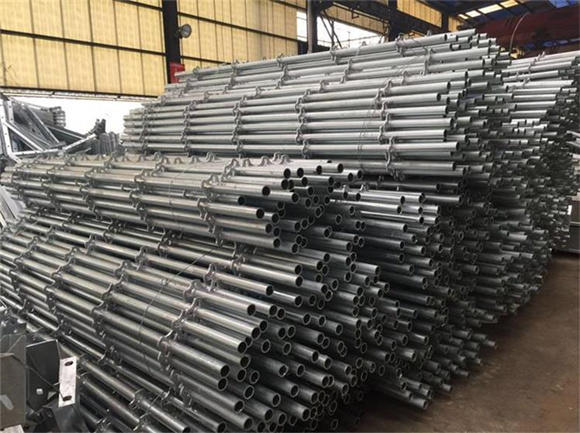

工藝過程    工件→脫脂→水洗→酸洗→水洗→浸助鍍溶劑→烘干預熱→熱鍍鋅→整理→冷卻→鈍化→漂洗→干燥→檢驗    有關工藝過程說明

(1)脫脂    可采用化學去油或水基金屬脫脂清洗劑去油，達到工件完全被水浸潤為止。

(2)酸洗    可采用H2SO4 15%，硫脲0.1%，40～60℃或用HCl 20%，六次甲基四胺1～3g/L，20～40℃進行酸洗。加入緩蝕劑可防止基體過腐蝕及減少鐵基體吸氫量。    脫脂及酸洗處理不好會造成鍍層附著力不好，鍍不上鋅或鋅層脫落。

(3)浸助鍍劑    也稱結合劑，可保持在浸鍍前工件具有一定活性，以增強鍍層與基體結合。NH4Cl 15%～25%，ZnCl2 2.5%～3.5%，55～65℃，5～10min。為減少NH4Cl揮發可適當加入甘油。

(4)烘干預熱    為了防止工件在浸鍍時由于溫度急劇升高而變形，并除去殘余水分，防止產生爆鋅，造成鋅液爆濺，預熱一般為120～180℃。

(5)熱鍍鋅    要控制好鋅液溫度、浸鍍時間及工件從鋅液中移出的速度。    溫度過低，鋅液流動性差，鍍層厚且不均勻，易產生流掛，外觀質量差；溫度高，鋅液流動性好，鋅液易脫離工件，減少流掛及皺皮現象發生，附著力強，鍍層薄，外觀好，生產效率高；但溫度過高，工件及鋅鍋鐵損嚴重，產生大量鋅渣，影響浸鋅層質量，鋅耗大，甚至無法施鍍。

在同一溫度下，四川熱浸鍍鋅加工時間長，鍍層厚。不同溫度，要求同樣的厚度時，高溫浸鍍所需時間長。   一般廠家為了防止工件高溫變形及減少由于鐵損造成鋅渣，都采用450～470℃，0.5～1.5min。有些工廠對大工件及鑄鐵件采用較高溫度，但要避開鐵損高峰的溫度范圍。    為了提高在較低溫度下熱浸鍍液的流動性，防止鍍層過厚，并提高鍍層外觀，常常加入0.01%～0.02%的純鋁。鋁要少量多次加入。

想要了解更多嗎？歡迎咨詢我公司官網信息http：//www.gogb.com.cn.
